おもちゃドクター活動記録2024

○千葉おもちゃ病院に所属して15年目、2024年のおもちゃドクター活動の記録です。
○能登半島地震で年が明け、コロナ感染症は5類ながら続いているが、おもちゃ病院は明るく楽しい活動の一年としたい。

◎2024年の活動 ☆関わったおもちゃの修理記録です。
月/日	内容	写真

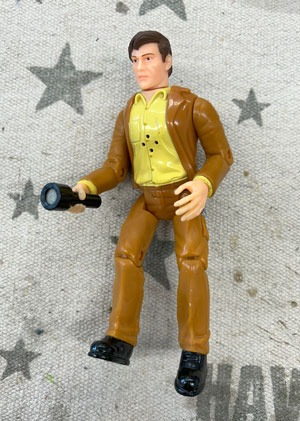

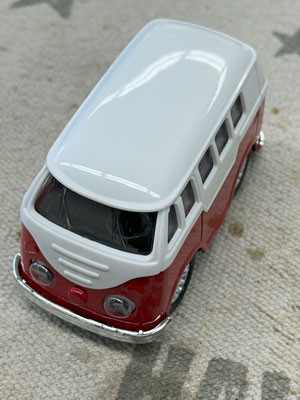

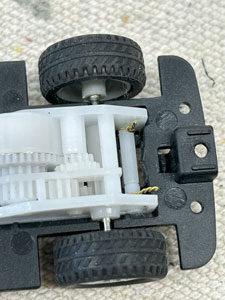

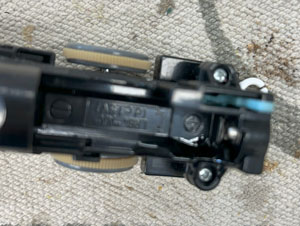

5月11日(土)	◎千葉ハーモニープラザ3Ｆ、13-16時 ●ドクターは8人。大型連休のあとで来院少ない。12件？ 037○男子フィギュア＜＞鳴らない、しゃべらない＞分解。断線無し＞首、腕、脚の付け根のスイッチ接点に錆あり、グラインダーで除去研磨した＞元通りに組み立ててRL44x3個を入れて首を回すとしゃべった。完治＞即日退院 038○ミニチュアバン（赤）＜＞後輪が回らない＞分解。バネ駆動ギヤボックスの支持部品が破損が原因＞下部シャーシにキリ穴をあけて針金でギヤボックスを固定し、完治＞即日退院 Top	037 038

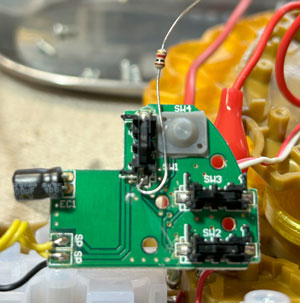

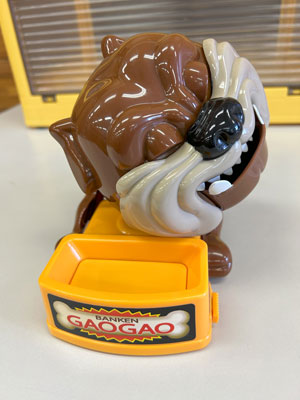

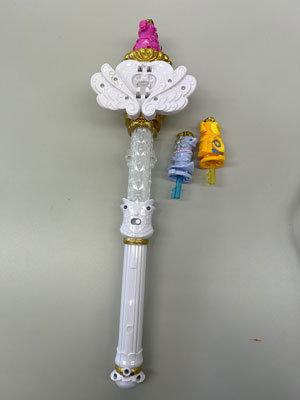

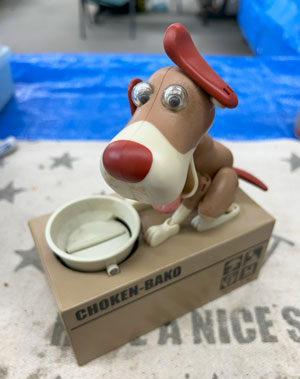

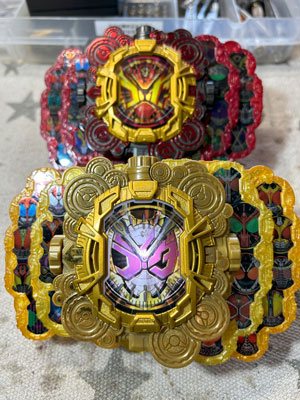

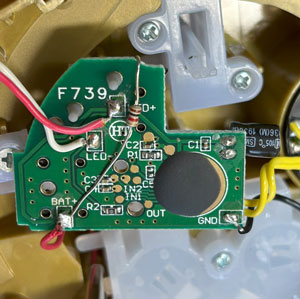

4月27日(土)	◎千葉ハーモニープラザ3Ｆ、13-16時 ●ドクターは7人。大型連休の初日で来院少ない、来院6件、入院治療2件。 035○DXグランドジオウライドウォッチ＜＞赤・黄の2個共ＤＸジクウドライバーのスロットにセットすると音が鳴り光るが、単品では鳴らない光らない。退院時に不具合を再確認し、時間不足で入院＞入院修理詳細＞＞基板に特殊マイクロスイッチが3個あり、 SW1は変身音声操作ボタン用スイッチ＞SW2とSW3はＤＸジクウドライバーのスロットにセットすると音が鳴り光るスイッチで、プルアップ電圧（電源電圧）があり、正常作動する＞SW1はスイッチ操作の反応が無い。＞試しにIC(COB)の端子側に1kΩの抵抗を入れてプルアップ電圧（電源電圧）で接触すると、音と光が出てしっかり反応した。＞そこでウォッチ2個とも同様に1kΩの抵抗を外付けで入れた。期待通り見事にスイッチ操作が正常に作動し、治った。＞IC(COB)の不良らしいがハード面なのかソフト面なのかは不明な状態では、このような基板回路の詳細が不詳なままの改造は危険で、普通はやるべきでは無いが、改善したので採用した。とにかく治った。このウォッチの修理の参考になれば幸いです。＞2個とも退院待ち。 036○貯犬箱（貯金箱）＜＞動かない＞分解し、電源スイッチの点検調整＞リミットスイッチの点検確認＞組み立ててコインを投入すると、正常作動した＞即日退院	035 . . 036

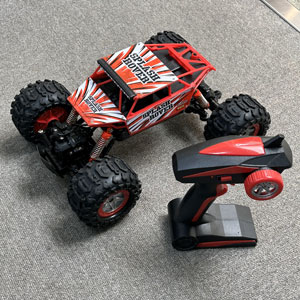

4月13日(土)	◎千葉ハーモニープラザ3Ｆ、13-16時 ●ドクターは7人。行楽日和ながら来院14件 034○リモコンカー・Experience ＜＞動かない。リモコンのランプが点かない、本体のヘッドライトが点かない、動かない。＞リモコン：27ＭＨｚ、9V電池OK、電源リード線の腐食断線、リード線2本とも取替えで完治。＞本体：NiMH?充電池8本バッテリーパック、電圧7Ｖ、定格は9．6Ｖでバッテリー不良。＞代わりの電池電源8Ｖで本体チェック。旧型の受信機基板である。基板のRX5記号のある受信ＩＣ（22ピン）をＷｅｂで調べて、ＩＣに電源が届いていない事を確認。＞配線チェックの結果、電源スイッチの導通抵抗値が大でスライドスイッチ不良が原因。＞接点復活剤を注入しスライドを繰り返してスイッチの導通が復活した。＞ヘッドライトが点灯し、ラジコンで駆動、操舵、ドア開閉、音声、四駆切換が復活し、バッテリー交換を残し完治。＞即日、退院時、9.6Ｖバッテリーパックの購入交換を推奨して退院。 Top	034

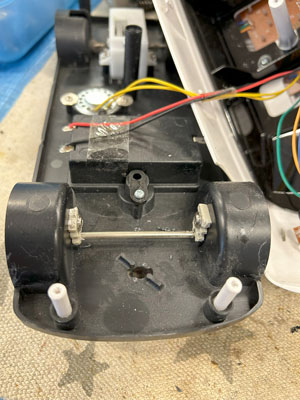

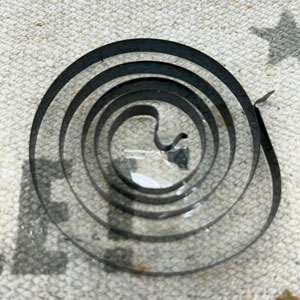

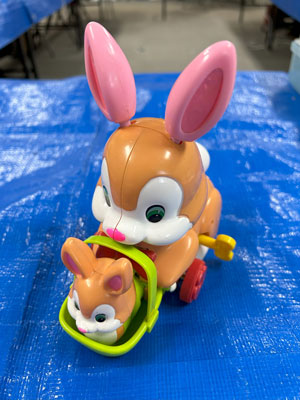

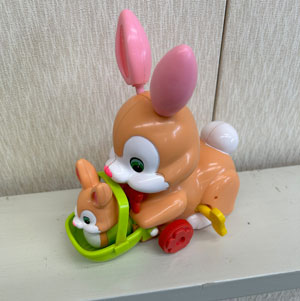

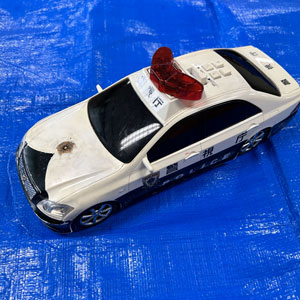

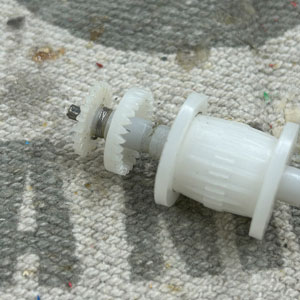

3月23日(土)	◎千葉ハーモニープラザ3Ｆ、13-16時 ●ドクターは6人。来院10件 032○ウサギのベビーカー＜＞動かない＞困難ながら分解。＞ウサギの耳の回転ギヤ割れでギヤが脱落し詰まりが原因＞特殊ギヤなので瞬間接着剤で接着取付け＞バネを巻き上げ動きを確認し、元通りに組み立て、バネを巻いて走った＞完治、即日退院 033○パトカー・警視庁＜＞音が鳴らない、ライトが付かない＞分解。リード線断線。電池ボックス端子リード線2本、スピーカリード線2本、パトライトリード線1本の計5本。ハンダ付けで音、ライトが回復＜＞後輪右のタイヤが破損＞プラリペアで補修。完治、即日退院	032 033

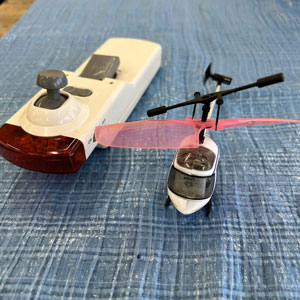

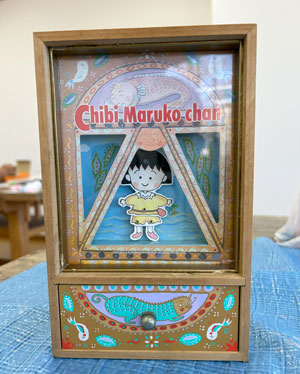

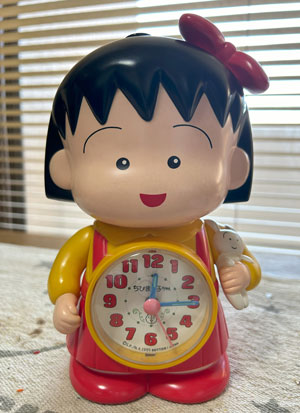

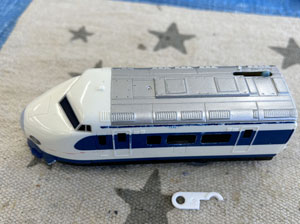

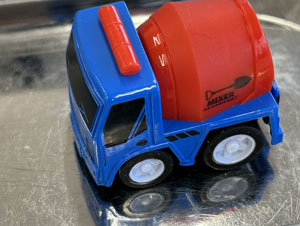

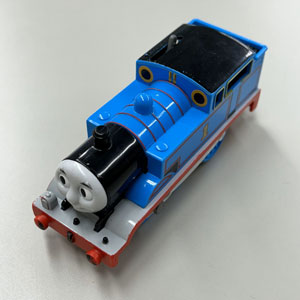

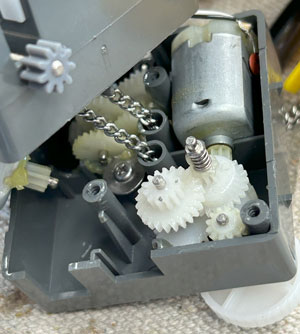

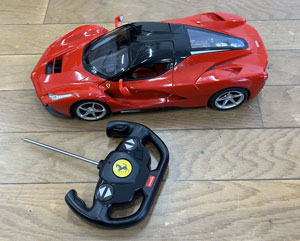

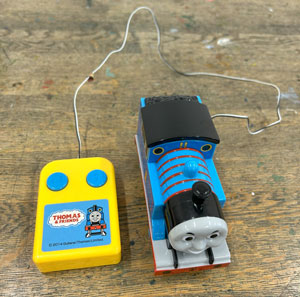

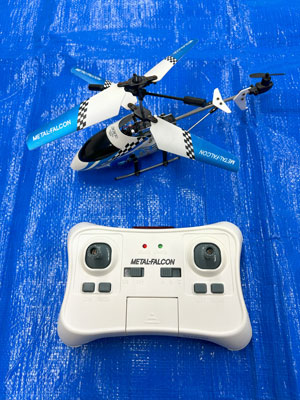

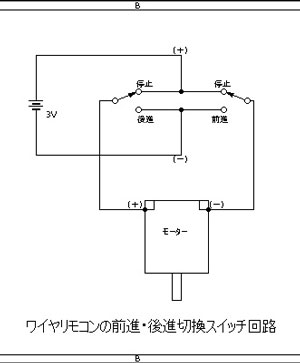

3月10日(日)	◎あすみが丘コミニュティセンター2Ｆ、10-17時 ●おもちゃ病院開催に参加。ドクターは6人。予約もあって盛況で合計34件来院！ 023○ミキサー車＜＞動きが悪い＞駆動ギヤボックス取り付け部不良＞正規の位置に瞬間接着剤で固定し、走りが回復＞即日退院 024○ちびまる子ちゃん目覚まし時計＜＞6時設定が出来ない（目覚まし設定が出来ない。異常動作で鳴り止まない）＞分解。時計本体まで分解。原因特定出来ず入院。＞入院後時計本体組み立て、駆動部は異常なし＞アラーム＜-＞モニター切換スイッチ不良を確認、スイッチを外したらアラーム機能が回復＞スイッチ単体チェックはOKで組み付けし、アラーム機能が正常に復帰＞短針、長針の位置調整してアラームは＋－5分以内に作動を確認。23日退院。 025○新幹線・こだま＜＞ライトは付くが走らない＞分解。モーター単体駆動OK、リード接触不良＞リード接触部点検、リミットスイッチ作動調整で駆動が回復＞即日退院 026○ちびまる子ちゃんオルゴール＜＞鳴らない＞分解。オルゴール本体の回転調速部の油切れ、注油で回復＞即日退院 027○ラジコン・ヘリコプター＜＞動かない、飛ばない＞充電器とヘリ本体を接続しても充電ランプが点かない＞ヘリ本体のLiポリマー充電池の不良＞取替え在庫が無いため修理不可＞即日退院 028○ラジコン・フェラーリ＜＞動かない＞本体は27MHｚの別のコントローラで作動確認、問題なし＞コントローラ分解。9V電池の端子接触不良＞電池ボックスの端子調整で電源復活し、コントロール回復＞＞即日退院 029○えいごレッスンえほん・ポプラ社＜＞ペンがしゃべらない＞分解。016と同じくセンサー取付け部8本の端子の5個が破断状態＞5本の端子の内、基板裏側の1本は基板に直接ハンダ付けし、あとの4本は基板の表側の基板端子と単線でセンサー側端子を繋いで修復 030○ワイヤリモコン・トーマス機関車＜＞前後に走らない＞リード線のつなぎ方が変な感じ＞暫く解析して正規の回路のあり方を確信し、リード線をつなぎ替えて前進・後進の操作が復活した＞退院待ち 031○マジカルカプセル＜＞中のチューブが外れたので繋いで欲しい＞赤道の紫色の帯を一部外して、チューブを接続、接着剤で固定し、帯を元通りにして回復＞即日退院。（写真を撮り忘れたので参考用に以前の実績から写真を流用した。）	023 024 025 026 027 028 029 030 . 031

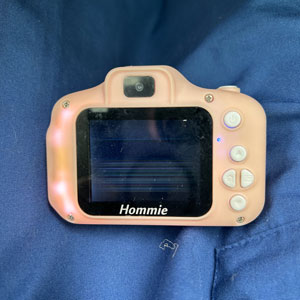

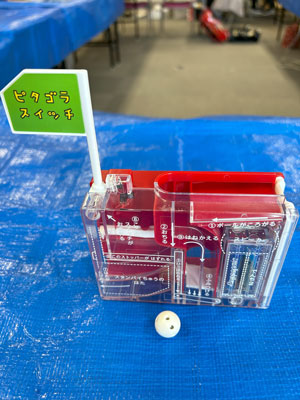

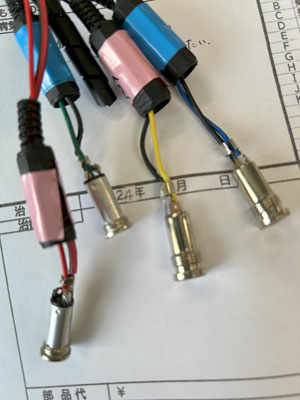

3月9日(土)	◎千葉ハーモニープラザ3Ｆ、13-16時 ●ドクターは8人。 019○ダンシングキャット＜＞動かない＞ぬいぐるみを剥がし、電池ボックスからの（－）リード線断線を確認＞ハンダ付けして動きが回復＞ぬいぐるみをホットメルトで縫合し、即日退院 020○ピタゴラスイッチ＜＞旗が立たない＞点検でケースを分解すると、動いた＞旗の回転軸のネジの閉めすぎが原因、緩めて旗が立った 021○障害者用車いす駆動装置＜＞配線ハンダ付けが不良で動かない＞ジャック端子のハンダ付け4個分を配線とハンダのし直し＞試運転でOKで即時退院トイカメラ・Hommei ＜＞液晶が映らない＞分解。平ケーブル端子、センサ－端子、タクトスイッチなどチェックしたが原因特定出来ず、修理不可＞退院	019 020 021 022

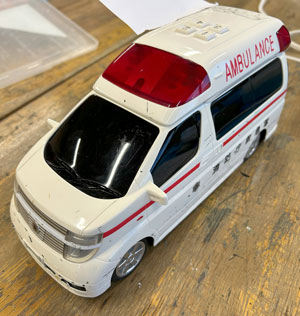

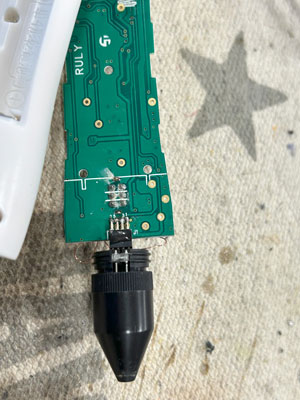

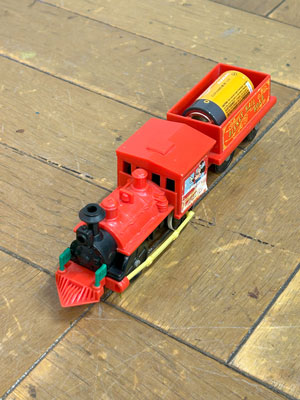

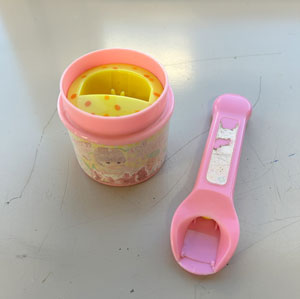

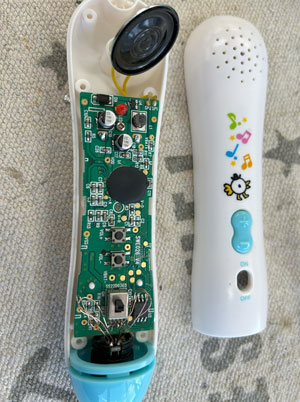

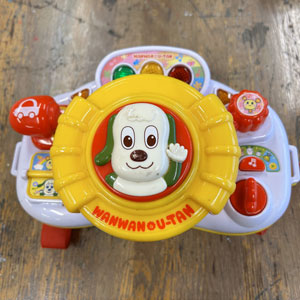

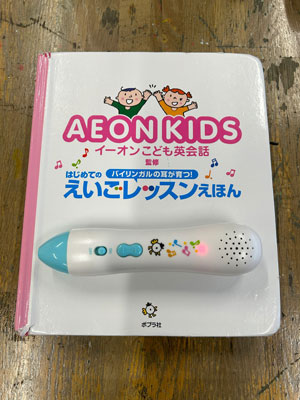

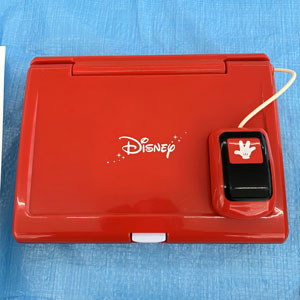

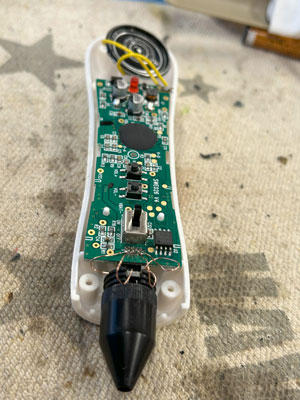

3月3日(日)	◎蘇我コミニュティセンター2Ｆ、10-16時 ●まなぼうさい開催に参加。ドクターは5人。予約もあって盛況で合計38件来院！ 012○救急車＜＞走りが悪い＞後輪は反動式駆動だがギヤが摩滅して空回りの上、ボックス取り付け座が破断破損＞M2の長いビスネジで締め付け固定。ギヤは代替品無く修理不可＞前輪は軸受けがすり減り、タイヤがボデーに接触。プラスティック板で軸受けを造りネジ止めでスムーズな回転が復活＞即日退院 013○プログラミングキット＜＞スピーカが鳴らない＞分解。スライドスイッチ、マイクロスイッチ、タクトスイッチおよびスピーカー単体はOKだが、基板の導通に問題があり、スピーカと8個のLEDが作動しない＞複層基板のため手に負えない、修理不可。退院 014○くるくるチャイム＜＞透明ケースか遊び中に外れやすい＞しっかり組み立てれば問題なさそうで、治す箇所が無いので、そのまま退院 015おもちゃ離乳食スプーン＜＞先端が破損した。動作が不安定＞先端は瞬間接着剤で接着、スプーンの柄部分はは分解組み立て＞動作確認して、退院 016えいごレッスンえほん・ポプラ社＜＞ペンがしゃべらない＞分解。センサー取付け部8本の端子が全部破断状態＞8本の端子の内、基板裏側の4本は基板に直接ハンダ付けし、あとの4本は基板の表側の基板端子と単線でセンサー側端子を繋いで修復＞組み立てて英語が復活。基板とセンサーの端子が微細で老眼にはハード、ハンダ付けに苦労した＞単4電池電圧が1.2Vで使用限界なので交換を推奨＞メーカにも修理を断られたとかで治って大喜びの退院。治って良かった。 017WANWAN U-TAN ＜＞光るが音が出ない＞分解。スピーカ単体はOK。リード線が片方断線＞断線部をカットしてハンダ付けして完治。即日退院 018赤い機関車・DISNEY RAIL ROAD ＜＞動かない＞隠し爪を探し、ドライヤーで加熱してラベルを剥がして下から出して、機関車ケースを外す＞リード線が断線。2本とも取替え＞スイッチが接点不良。グラインダで磨き接点調整＞モーター不良。分解、回転子、ブラシを洗浄し、オーバーホールして回復＞機関車-炭水車間連結器破損。ゼムクリップを使い補修＞タイヤのゴムが硬化し走行不良。タイヤゴム交換。完治、退院待ち Top	012 013 014 015 016 . 017 018

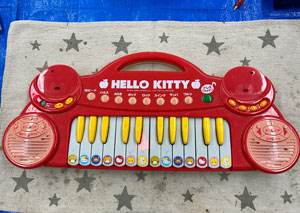

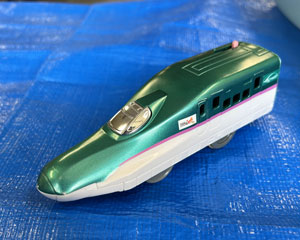

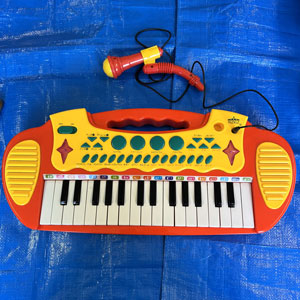

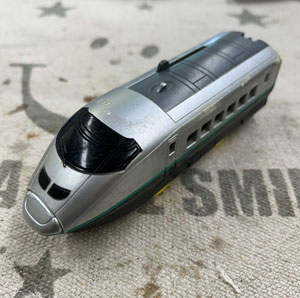

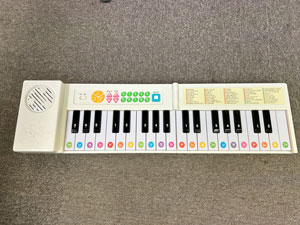

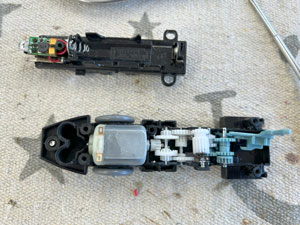

2月24日(土)	◎千葉ハーモニープラザ3Ｆ、13-16時 ●ドクターは8人。打瀬こども支援センターからの回収品と来院品で混雑し閉院を1時間延長。 008○キーボード・RiZKiZ ＜＞左から3番目のキーが鳴らない。マイクの音が少し小さい＞裏蓋を開けてキーの下の押しボタンスイッチを点検。3番目の基盤配線が断線＞スズメッキ線でジャンパーを作成し完治＞マイクは正常。乾電池の電圧が1Ｖしかなく、電池容量不足＞電池交換を推奨し退院 009○プラレール・東北新幹線先頭車＜＞動くが、動きが波動的で異常＞ギヤーボックス分解。新型ギヤーボックス不調で、分解したが部品が散乱し、再組み立てに難儀した。再組み立てによって不具合が解消し完治＞乾電池の電圧が1.1Ｖしかなく、電池容量不足。電池交換を推奨し退院 010○カー貯金箱＜＞お金（コイン）を入れても動かない＞分解。電源スイッチ導通不良。接点復活剤注入してスライドを繰り返し復活＞動くが力が弱いのでギヤーボックス分解点検、再組み立て＞電池容量不足なので、電池交換を推奨して即日退院 011○変身ラジコンカー＜＞前進しない＞ラジコンコントローラ分解、異常なし＞本体分解、基板、配線異常なし＞総組み立てして試運転で、変身、前進動作異常なし。＞前進動作条件不成立が原因とみられる。退院	008 009 010 011

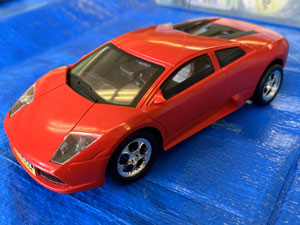

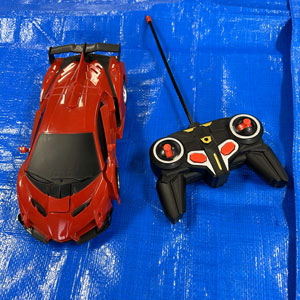

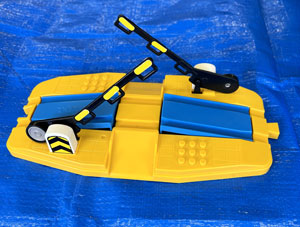

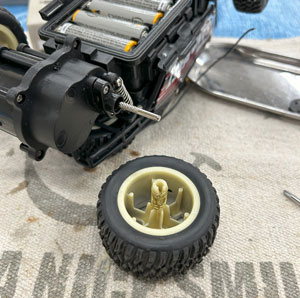

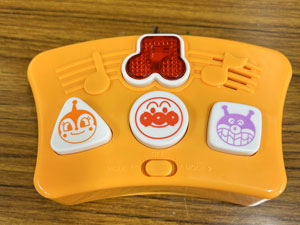

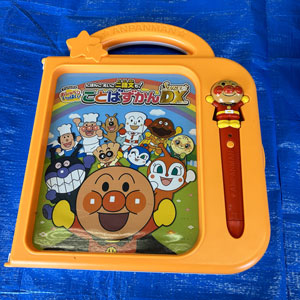

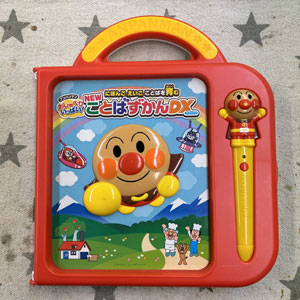

2月10日(土)	◎千葉ハーモニープラザ3Ｆ、13-16時 ●ドクターは8人。京葉銀行の取材があって集合写真撮影あり。来院10件。 004○ラジコン・ランボルギニー＜＞後輪が取れた＞ラジコンは正常、後輪ボスが破損している＞後輪軸に縦溝をグラインダで強調し緩み止め＞エポキシ2液混合で接着。接着剤が固まるまで半日は動かさぬよう注意書きで即日退院 005○プラレール・踏切＜＞遮断機が外れた＞底板を外し、外れたリンクを元に戻し、外れ止め加工して完治、即日退院 006○ことば図鑑DX・アンパンマン＜＞鳴らない＞ペンを分解。スピーカのリード線が断線＞ハンダ付けして完治、喜びの退院 007○ウッディのラジコン＜＞動かないので分解した。部品と共に来院＞モータ駆動軸ピニオンギヤ割れ＞9Tｍ0.6の在庫がなく10Tｍ0.6で代用で無事に動いた＞ウッディのぐらつきをホットメルトで固定＞即日、喜びの退院 Top	004 005 006 007

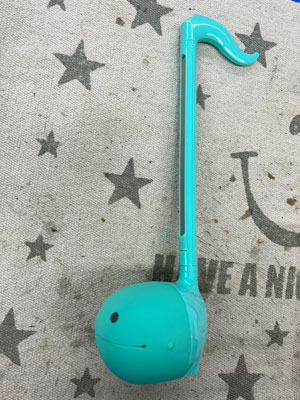

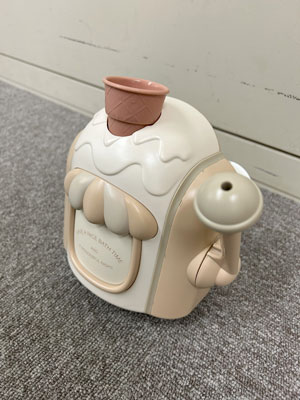

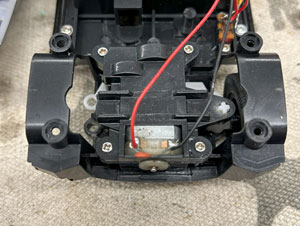

1月27日(土)	◎千葉ハーモニープラザ3Ｆ、13-16時 ●ドクターは7人。今年最初の参加。 001○ラジコン・マリオカートバギー＜＞前輪の操舵が動かない。＞分解。操舵用モータのリード線が断線＞ハンダ付け、組み立てて完治、即日退院。 002○カタコト＜＞後進は音が鳴るが、前進が鳴らない＞分解。破損部品は無い＞発音部品の前後を反転して、前後とも鳴った＞即日の退院 003○お風呂遊び泡出し機＜＞ハンドルが折れた＞分解。破損部品に鉄芯を入れて瞬間接着剤で固定＞組み立てて完治。折れやすいと説明して＞即日の退院 Top	001 002 003
